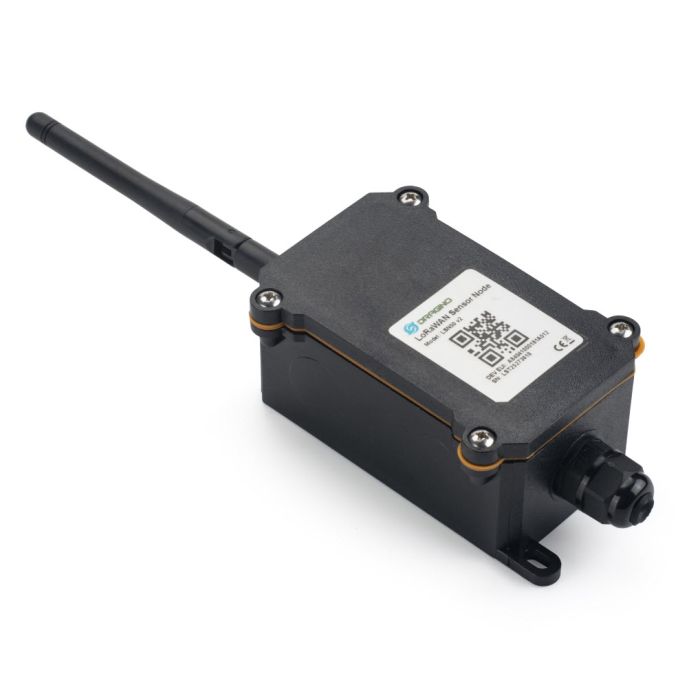

RS485-BL - LoRaWAN RS485-Modbus/UART Converter

De RS485-BL van Dragino is een RS485/UART naar LoRaWAN converter bedoeld om sensoren via LoRaWAN te verbinden met een IoT-server. RS485- of UART-sensor kunnen zo periodiek sensorgegevens draadloos naar de IoT-server uploaden.

De RS485-BL kan worden gebruikt voor RS485-sensoren, 3,3 V/5 V UART-sensoren of interruptsensoren. Daarbij heeft de RS485-BL een uitgang van 3,3 V en een uitgang van 5 V om externe sensoren van stroom te voorzien. Beide uitgangsspanningen zijn instelbaar om het totale stroomverbruik van het systeem te minimaliseren.

Voor data-uplink stuurt de RS485-BL door de gebruiker gedefinieerde commando's naar de RS485-Modbus van het aangesloten apparaten en haalt de retourgegevens ook via de RS485-Modbus op. RS485-BL verwerkt deze retourgegevens volgens de door de gebruiker gedefinieerde regel om de uiteindelijke payload te versturen naar de LoRaWAN-server. Voor data-downlink draait RS485-BL in LoRaWAN Klasse A.

Elke RS485-BL is vooraf geladen met een set unieke sleutels voor LoRaWAN. Als u deze OTAA-sleutels registreert bij de lokale LoRaWAN-server (bijv.TTN), maakt deze automatisch verbinding na inschakelen.

Om de RS485-BL te configureren, moet u AT-commando's van uw pc via een USB-TTL-adapter (niet meegeleverd) naar de RS485-BL sturen. Een LoRa-antenne is inbegrepen.

RS485-BL is IP67 en wordt gevoed door een 8500mAh Li-SOCI2-batterij. Het is ontworpen voor langdurig gebruik gedurende meerdere jaren.

Meer informatie is beschikbaar in de datasheet en op de website van Dragino.
